Inhalt

Seite

Motor

Motor mit Befestigungsteilen

D 3

02

03

Motor mit Befestigungsteilen

D 4

04

Gehäuse links

D 5

D 6

05

Gehäuse rechts, Kupplungsdeckel

D 7

06

Zylinderkopf, Zylinder, Kolben, Zündkerze

D 8

07

Primärantrieb, Kurbeltrieb

D 9

Kupplung, Primärantrieb

D10

Schaltgetriebe, Schaltantrieb

D11

Bremsgesperre, Tretwelle,Kurbel, Pedale, Hinterrad-Bremszug

D12

08

Bremsgesperre, Tretwelle,Kurbel, Pedale, Hinterrad-Bremszug, Bremslichtschalter hinten

D13

D14

09

10

Vergaser

D15

11

12

Auspuffanlage

D16

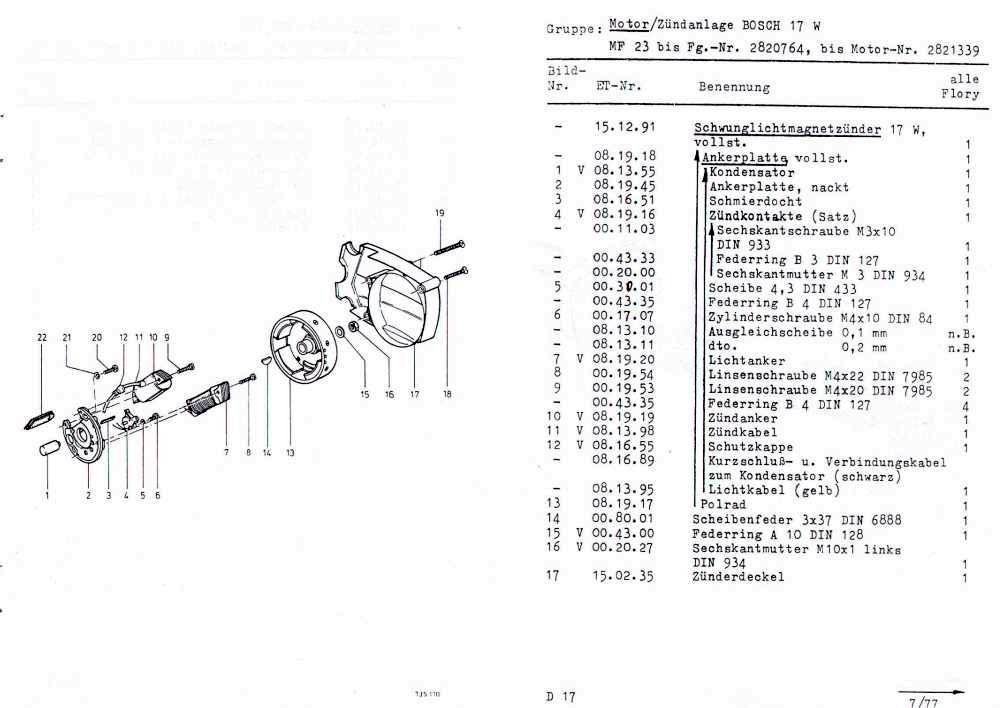

Zündanlage BOSCH 17 W

D17

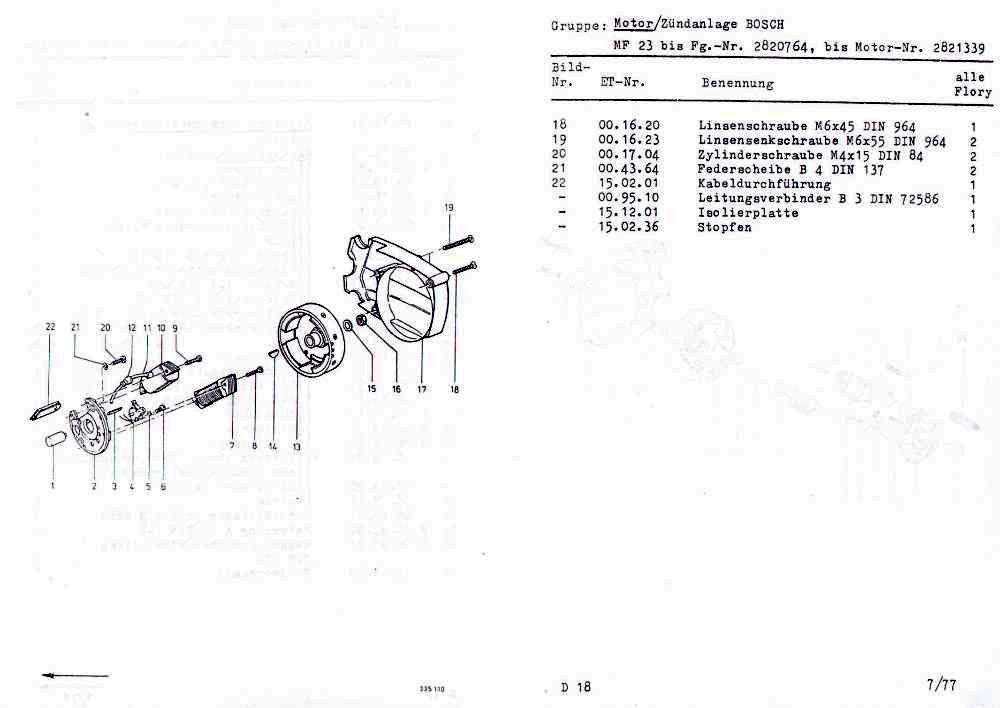

D18

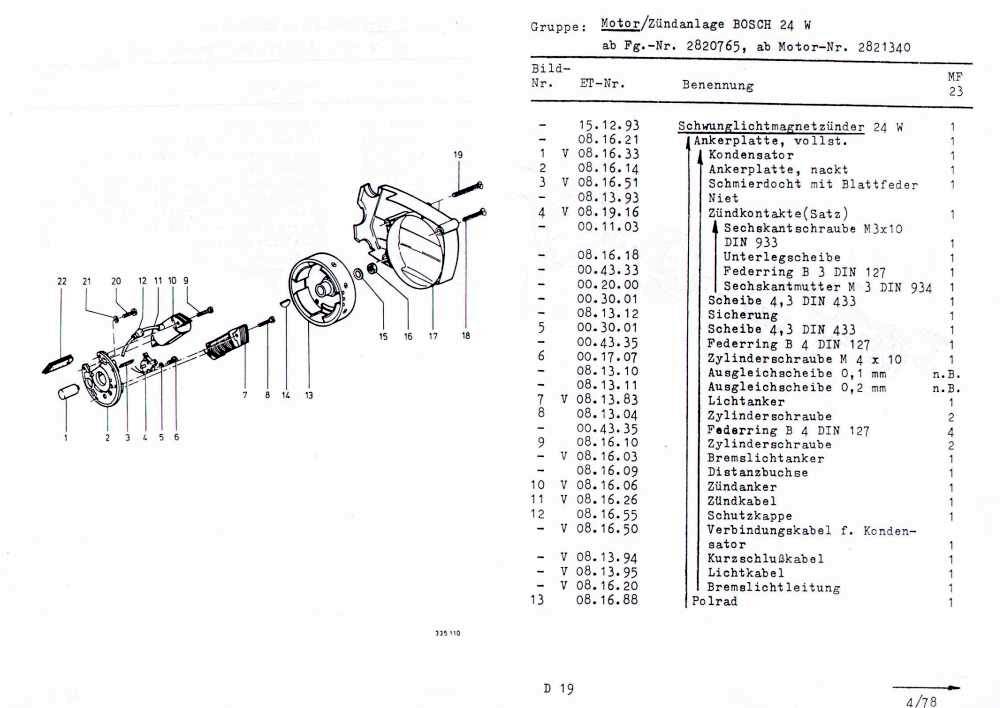

Zündanlage BOSCH 24 W

D19

D20

Zündanlage BOSCH 34 W

13

14

Hauptrahmen

Rahmen, Typenschild, Lenkschoß, Steuerlager, Ständer

E 1

E 2

15

16

Sattel, Werkzeugsatz, Werkzeugbehälter, Hinterrad-Kotflügel, Gepäckträger

E 3

E 4

Sitzbank, Werkzeugkasten, Gepäckträger

E 5

Hinterradschwinge, Sportfederbeine

E 6

17

Kraftstoffanlage

Kraftstoffbehälter, Kraftstoffhahn

E 7

18

Verkleidungen

Motorverkleidung, Kettenschutz, Seitenstrahler hinten

E 8

19

Teleskopgabel

Teleskopgabel vollst., Seitenstrahler vorn

E 9

E10

20

21

22

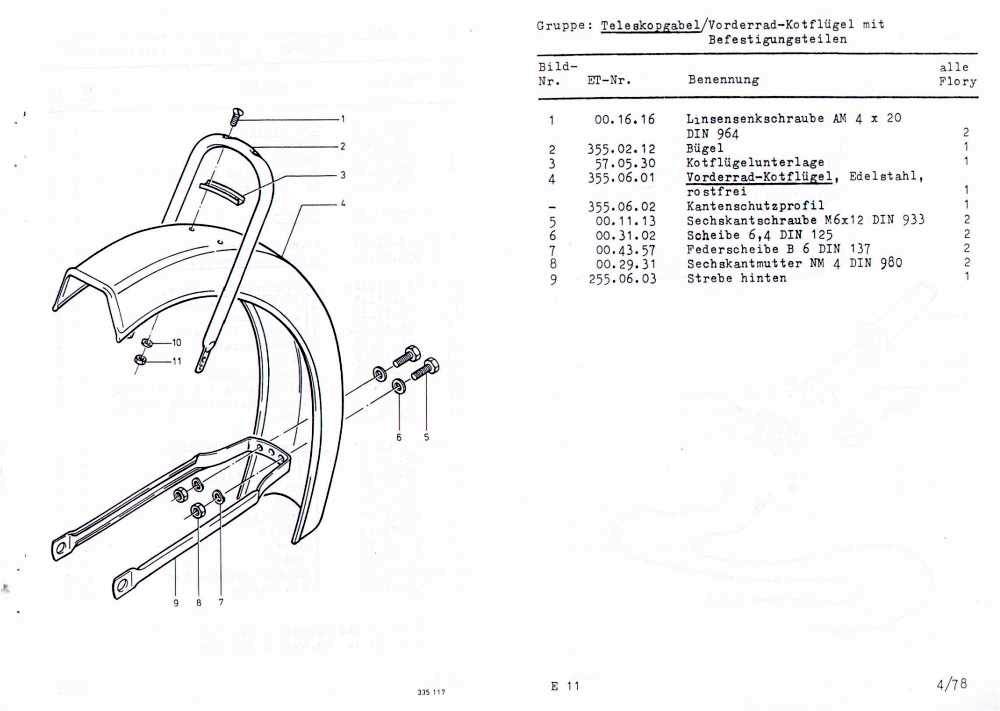

Vorderrad-Kotflügel mit Befestigungsteilen

E11

23

Lenker

Lenkerbügel, Gaszug, Vorderrad-Bremszug, Gasdrehgriff, Bremslichtschalter vorn

E12

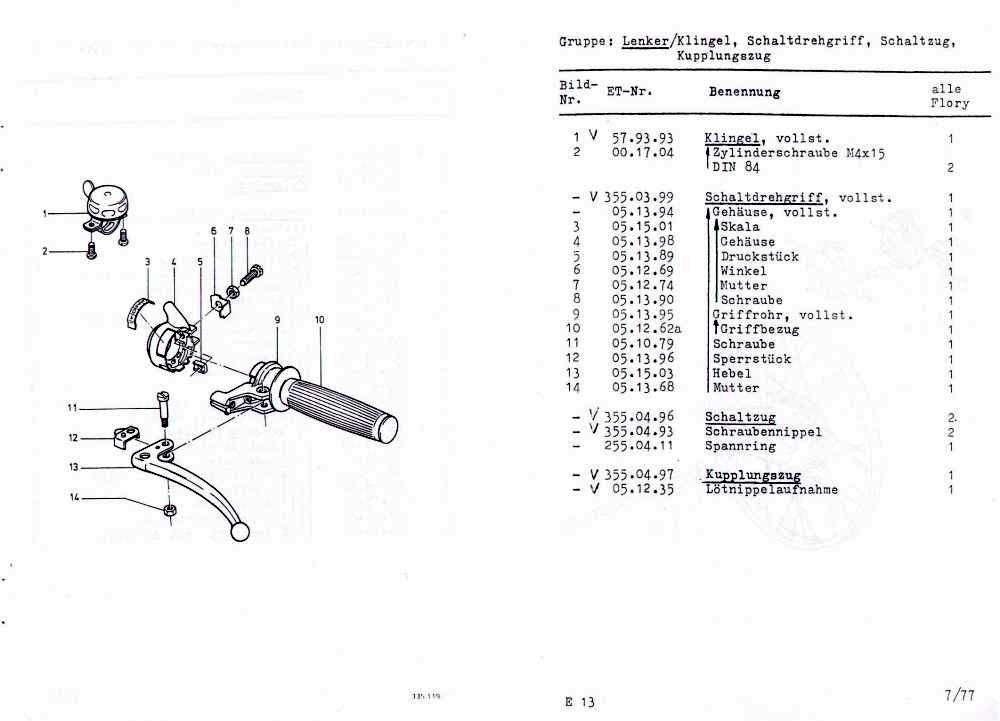

Klingel, Schaltdrehgriff, Schaltzug, Kupplungszug

E13

Vorderrad

Drahtspeichenrad mit Bremsnabe 120 Ø

E14

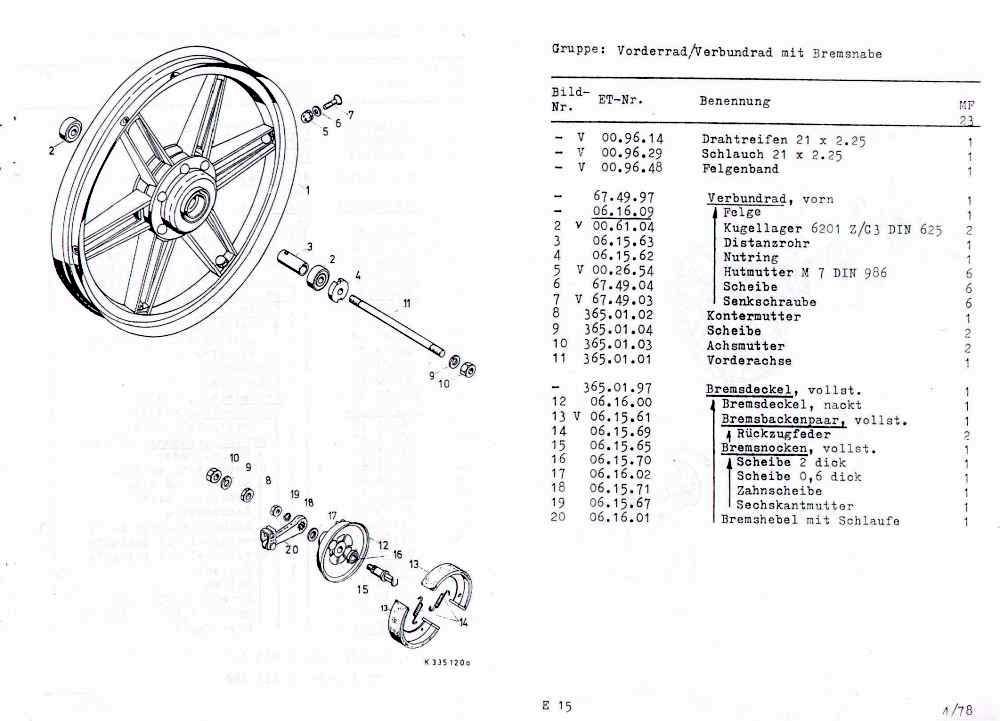

Verbundrad mit Bremsnabe 120 Ø

E15

Hinterrad

Drahtspeichenrad mit Bremsnabe 120 Ø

E16

E17

Verbundrad mit Bremsnabe 120 Ø

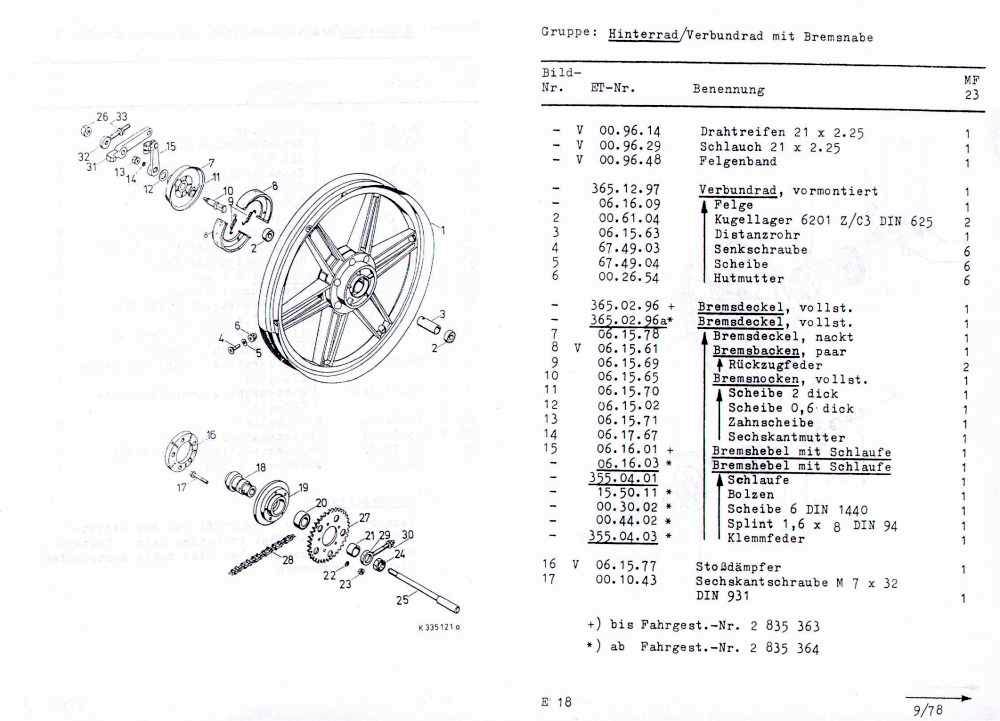

E18

E19

24

25

Tachometeranlage

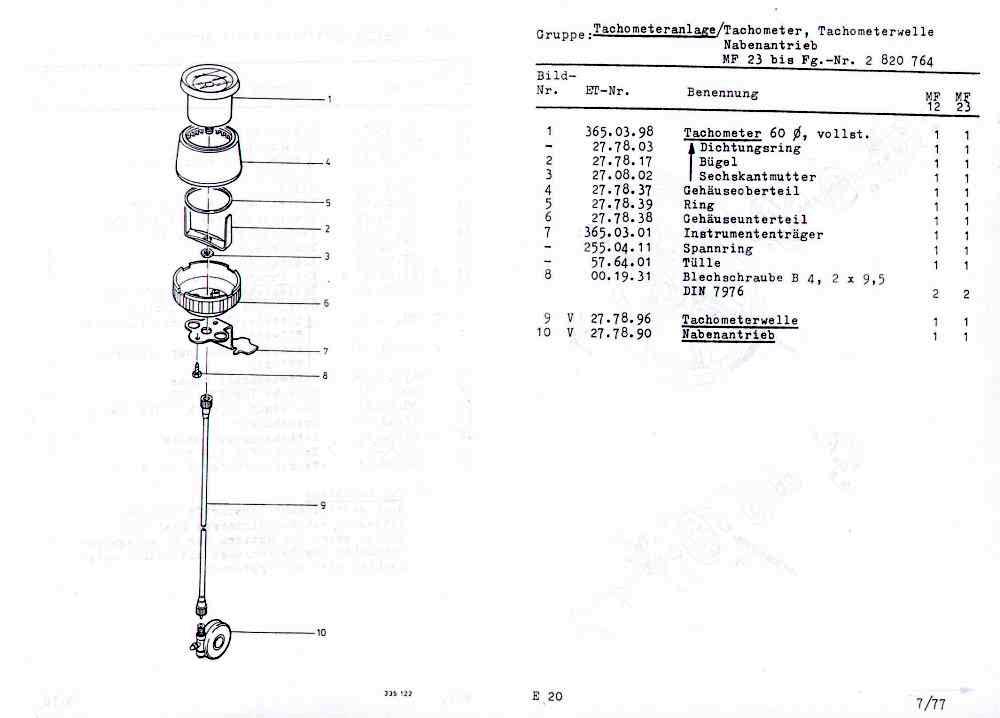

Tachometer, Tachometerwelle, Nabenantrieb

E20

Elektr. Anlage

Cockpit mit Tachometer, Tachometerwelle, Nabenantrieb

F 1

26

Cockpit mit Tachometer, Zündschloss, Kabelstrang

F 2

27

Kabelstrang, Scheinwerfer

F 3

F 4

28

Schluß-Rückstrahler-Leuchte, Rücklichtleitung

F 5

Brems-Schluß-Rückstrahler-Leuchte, Masseleitung, kabelstrang aus Rücklicht

F 6

29

30

Zubehör

Beinschild, Gepäckkorb, Rückspiegel

F 7

Drehzahlmesser-Nachrüstsatz für Flory 23, Werkzeugbehälterschloß für Flory 12, Nachrüstsatz einer Bremslichteinrichtung bei Flory 12/13/23

F 8

Sortiments

Radialdichtringe, Kugellager, Dichtungen

F 9

Sonderzubehör

Packtaschen, Packtaschenhalter

F 9
